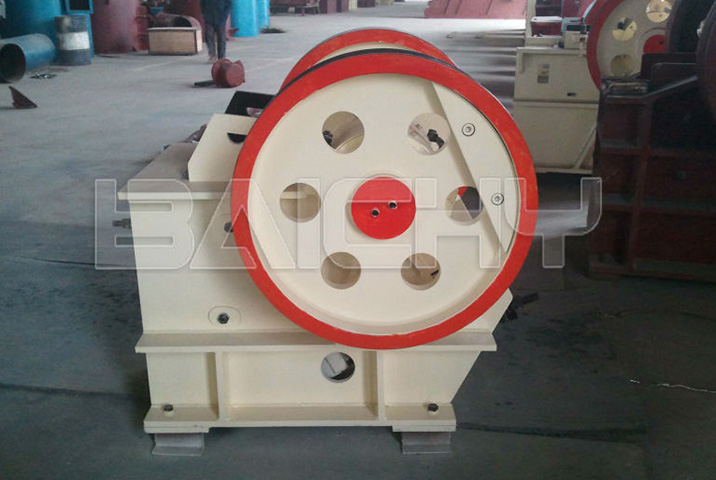

歐版顎式破碎機

【進料粒度】≤350mm 　　【生產能力】10-850t/h 　　 【電機功率】15KW-45KW

【應用領域】多用于砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。廣泛用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎中硬礦石和巖石等。

【適用物料】河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、大理石、銅礦石等礦石。

產品簡介

歐版顎式破碎機（簡稱歐版顎破）是目前世界上倍受青睞的顎式破碎機。當考慮的對堅硬、強磨蝕性物料進行破碎時，應先選擇采用JCE歐版鄂式破碎機，JCE鄂破是佰辰機械研制的新機器。比傳統機器耐用，穩定性好，產量高。

產品優勢

1、JCE歐版顎破的動顎總成采用鑄鋼件，偏心軸采用鍛造工藝進行加工，穩定性好。

2、軸承座采用整體鑄鋼結構，從而與破碎機架貼合，增強了軸承座的徑向強度。

3、偏心軸軸承規格大，耐用性能高，延長設備使用壽命。

4、護齒板長度比普通顎破長，可有效增大產量。

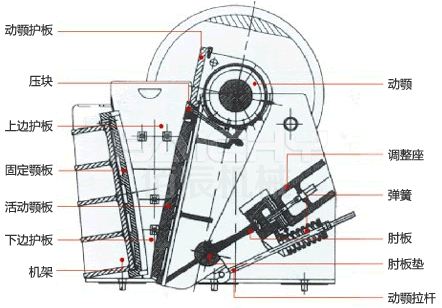

歐版顎式破碎機主要結構：

機架部分：由側板、前箱組件、后箱焊件等組成。

偏心軸傳動部分：主要由動鄂、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。

破碎腔工作部分：主要由定鄂板、動鄂板、側襯板、護板等組成，是破碎物料的工作零件。

保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。

排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。

工作原理

歐版鄂式破碎機破碎方式為曲動擠壓型，工作時電動機驅動皮帶和皮帶輪，物料從頂部入口倒入含有鄂齒的破碎室。通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。

技術參數
